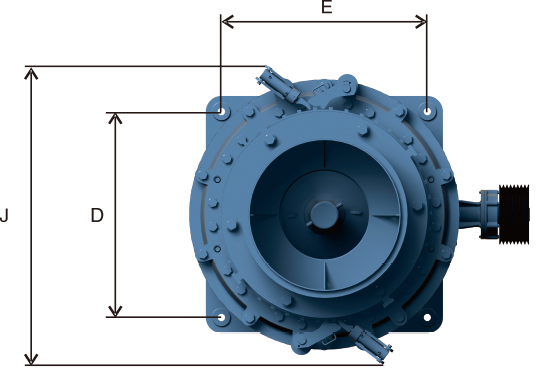

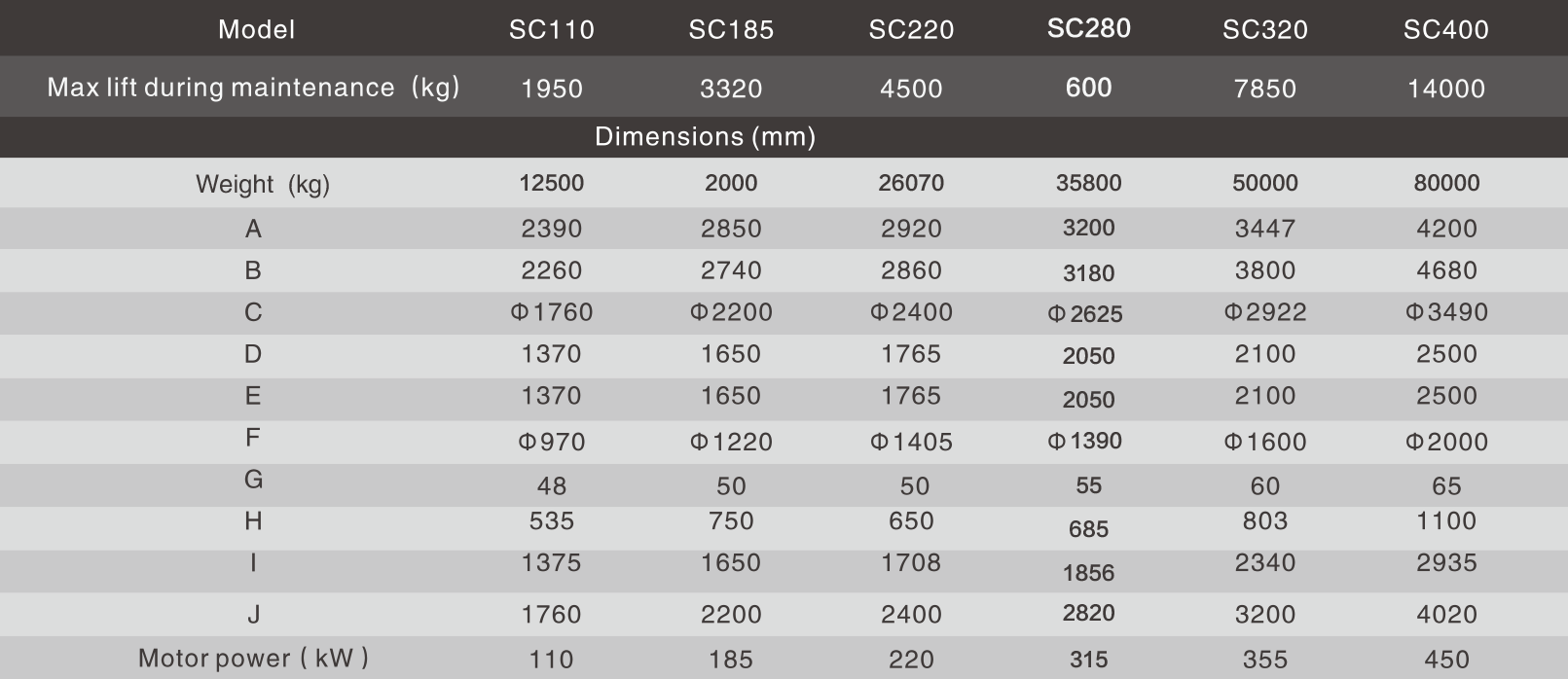

Dimensions générales

Notes : le poids comprend le concasseur de base et le moteur avec les fixations d'ancrage, les courroies trapézoïdales pour l'entraînement, l'armoire de commande, le support moteur, le poste de lubrification avec les tuyaux, les éléments de fixation

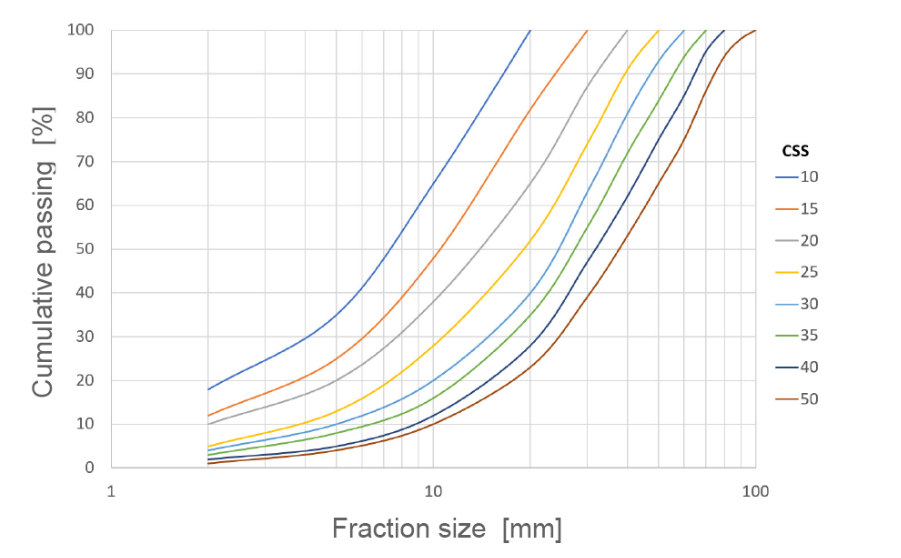

Courbe de gradation des produits

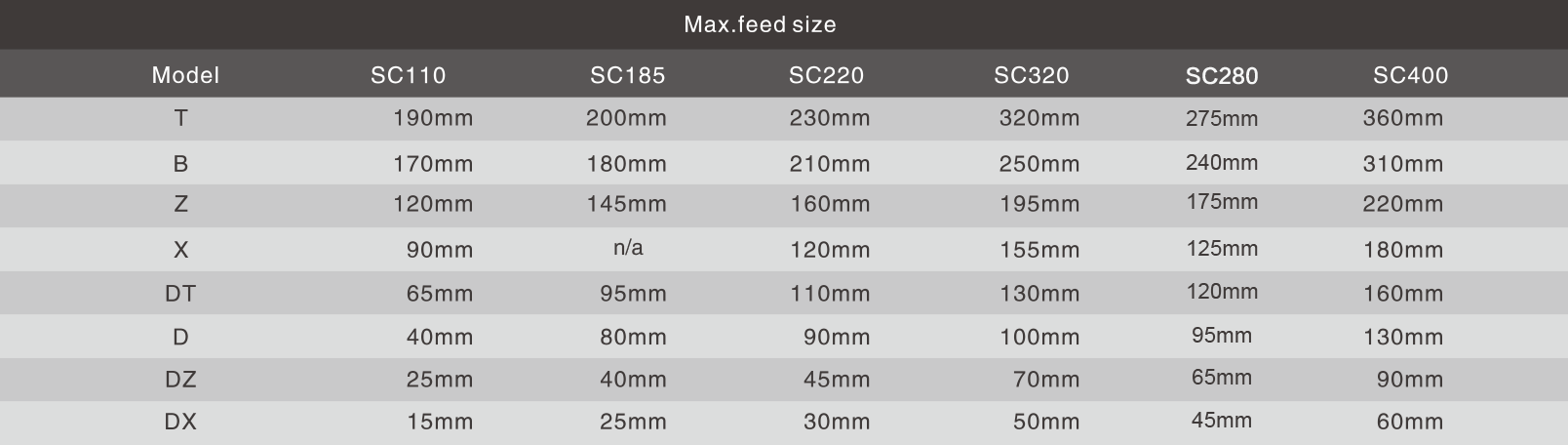

Note : T=extra grossier, B= standard, Z= moyen, X= fin, DT= tête courte extra grossier, D= tête courte, DZ= tête courte moyen, DX= tête courte fine

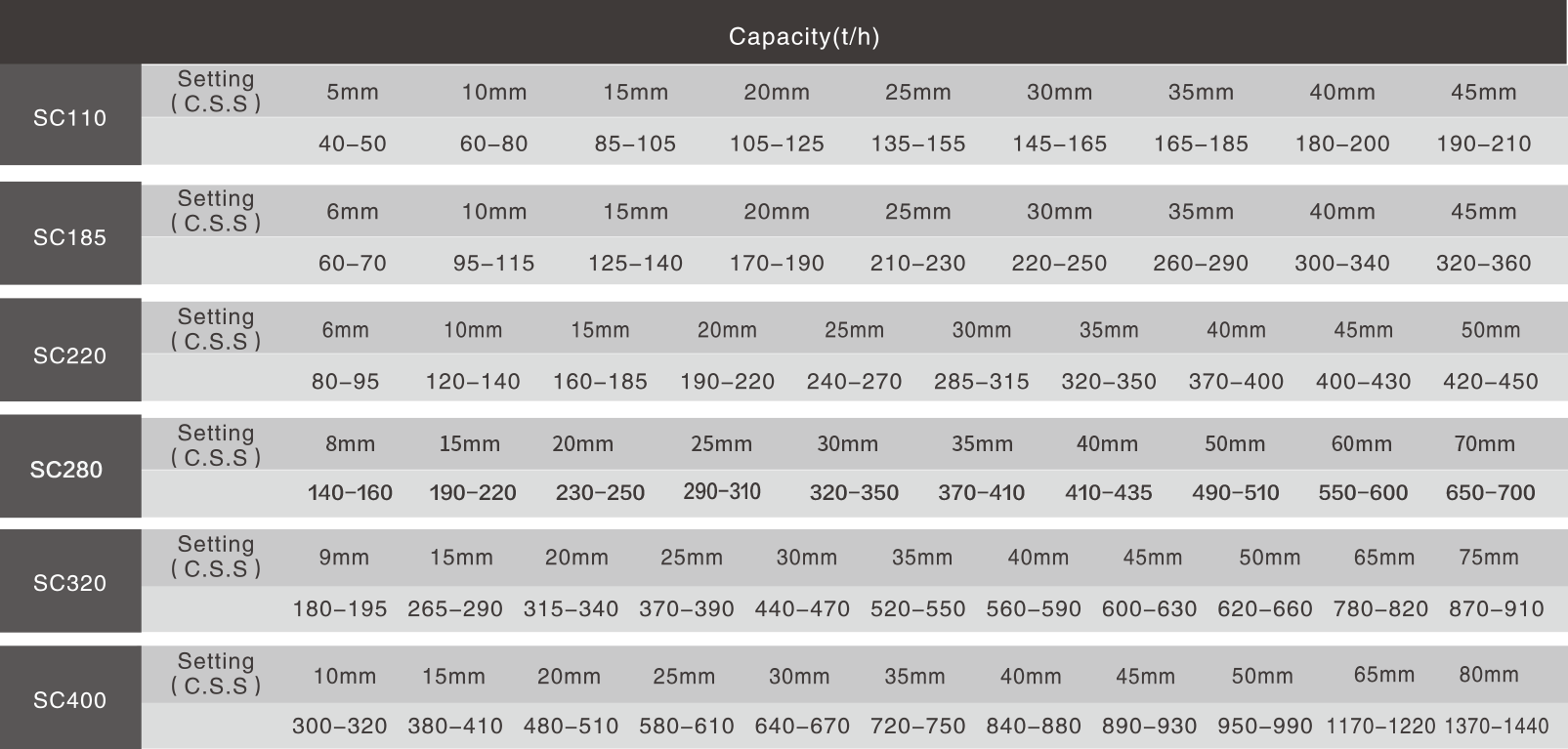

Note : Les données du tableau sont uniquement indicatives pour les capacités basées sur une masse volumique apparente de 1,6t/m³ et un fonctionnement en circuit ouvert.

Les capacités réelles sont soumises à des facteurs tels que les propriétés physiques des matières premières, la méthode d'alimentation, la taille des aliments, etc.
